Technische Daten:
ETA-Zulassung: ETA-06/0106
Leistungserklärung: DoP- e06/0106
Material: Stahlblech - S 250 GD ( bei ABR7015 und ABR10525 S 350 GD ) +Z 275 gemäß DIN EN 10346
Korrossionsschutz: 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 Mikrometer
Hinweis zu technischen Daten: Weiterführende Informationen zu Abmessungen, Lochungen, Tragkraft, Bemessung sowie Installationsbeispiele entnehmen Sie bitte dem Technischen Datenblatt sowie den Zulassungen.
Sämtliche Angaben finden Sie auch auf der Homepage des Herstellers ( strongtie.de )
Vorteile:
Hohe Steifigkeit durch beidseitige Aufkantung bei ABR100 und ABR9015
Hohe Belastungswerte
Optimiertes Nagelbild
bei ABR100: Bohrungen Ø12mm für M10er Bolzen
bei ABR100: Betonanschluss mit nur einem Bolzen möglich
bei ABR9015: Weniger Gewicht- dadurch bessere Handhabung im Lager
bei ABR9015: 13 mm Bolzenlöcher für konstruktive Befestigungen
Hohe Steifigkeit durch Bittelrippe bei ABR70, ABR7015, ABR90, ABR9020, ABR105, ABR10525 , ABR98 und ABRL98
ABRL98 mit Langloch
Lastaufnahme in allen Richtungen
Optimierte Tragfähigkeiten für Voll- und Teilausnagelung
Ausbildung von Holz / Holz -Anschlüssen, sowie Holz / Beton - Anschlüssen
Langer, vertikaler Schenkel zur Querzugsicherung bei Zugverankerungen bei ABR170 und ABR 220
Lastaufnahme in allen Richtungen
Optimierte Tragfähigkeiten für Voll- und Teilausnagelung
Ausbildung von Holz / Holz -Anschlüssen, sowie Holz / Beton- oder Stahl-Anschlüssen

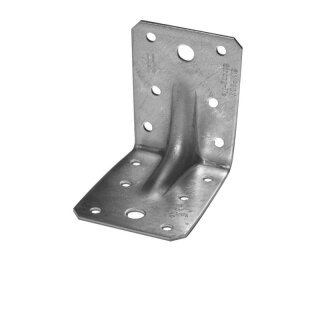

ABR255 mit Doppelrippe Winkelverbinder zum Anschluss an Holz oder Beton
vielseitige Montage an Holz oder Beton möglich
große Tragfähigkeiten in F2/3 und F1 Richtung
Für Verbinder ABR100, ABR170, ABR220 und ABR255 sind CLT-konforme Nagelvarianten vorhanden.
Anwendungsbereich:
Die ABR Winkelverbinder werden für Holz/Holz , Holz/Beton oder Holz/Stahl Anschlüsse verwendet, sowie besonders zur Übertragung von großen Kräften.
Anwendbare Materialien:
Auflager: Holz, Holzverkstoffe, Beton, Stahl
Aufzulagerndes Bauteil: Holz, Holzwerkstoffe
Installation:
Die Befestigung erfolgt mit CNA4,0xl Kammnägeln oder CSA5,0xl Schrauben.
Zur Befestigung am Beton oder Stahl werden M10 Bolzenanker verwendet.
Alle anderen Artikel aus dem Simpson Strong-Tie Sortiment können in vollen VE auf Anfrage ebenfalls geliefert werden.
