Technische Daten:
Gewindegröße: M6 - M16
Anker-/ Bohrlochdurchmesser d0: 6 - 16 mm
Dübellänge Ld: 40 - 178 mm
max. Anbauteildicke tfix: 2 - 85 mm
Anzieh-Drehmoment Tinst: 7 Nm bei M6, 20 Nm bei M8, 35 Nm bei M10, 50 Nm bei M12, 120 Nm bei M16
Schlüsselweite: 10 mm bei M6, 13 mm bei M8, 17 mm bei M10, 19 mm bei M12, 24 mm bei M16
min. Durchmesser Durchgangsloch: 7 mm bei M6, 9 mm bei M8, 12 mm bei M10, 14 mm bei M12, 18 mm bei M16
Zulassungen: ETA-10/0280 ( außer Abmessungen M6x40, M6x65 und M8x52 )
Produktvorteile:

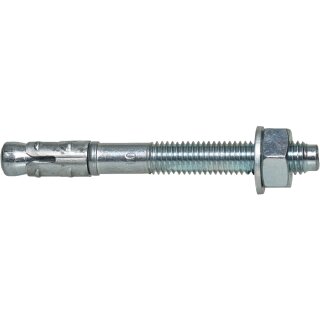

Der Blitzanker BAZ ist für vielfältigste Befestigungen im gerissenen und ungerissenen Beton hervorragend geeignet, wie die ETA-Bewertung Option 1 für gerissenen Beton bestätigt- kann aber auch bei dichtem Naturstein (bis M8) genutzt werden.
Durch sein langes Gewinde gewährleistet der Blitzanker BAZ höhere Flexibilität bei der Anwendung, insbesondere bei Abstandsmontagen.
Durch seine durchdachte Spreizclipgeometrie verkrallt er sich schnell und sicher im Untergrund und erreicht auch bei geringen Rand- und Achsabständen hohe Lastwerte.
Dabei sorgt die perfekte Abstimmung zwischen dem Konus und der Spreizhülse für ein zuverlässiges Spreizverhalten und hohe Zuglastwerte.
Speziell bei der Durchsteckmontage durch Holz vereinfacht die Abrundung des Spreizkonus das Setzen Dübels.
Der BAZ hat einen speziellen Schlagschutz am Kopf, um das Gewinde beim Einschlagen zu schützen. So kann die vormonierte Mutter stets problemlos abgeschraubt werden.
Dank Kaltumformung des Bolzens und des Gewindes erreicht der BAZ große Härte und Präzision und ist für die Verankerung unter seismischer Einwirkung zugelassen (Kategorie C1).
Zusätzlich darf er laut VdS-Richtlinie zur Befestigung von Rohrleitungen für Löschanlagen an Betondecken verwendet werden.
Brandschutzzulassung (gemäß Feuerwiderstandsklasse F120).
Der Blitzanker BAZ ist in galvanisch verzinkt, feuerverzinkt, nichtrostendem Stahl A4 und hochkorrosionsbeständigem nichtrostendem Stahl HCR ( auf Anfrage ) erhältlich und ist daher für den Innen- und Außenbereich, für Meeresklima, den Tunnelbau oder für Schwimmbäder einsetzbar.
Anwendungsbeispiele:
Stahlkonstruktionen
Geländer
Konsolen
Leitern
Kabeltrassen
Maschinen
Treppen
Tore
Fassaden
Holzkonstruktionen
Aufzüge
